Caractéristiques
- Type: Siphon de cour
- Type de sortie: Verticale
- Forme: Rond
- Diamètre: 133
- Matière: PVC, Plastique

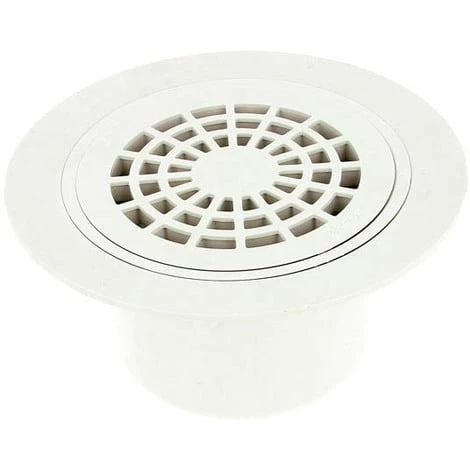

Siphon sortie verticale 50-63 sol plastique grille PVC blanc

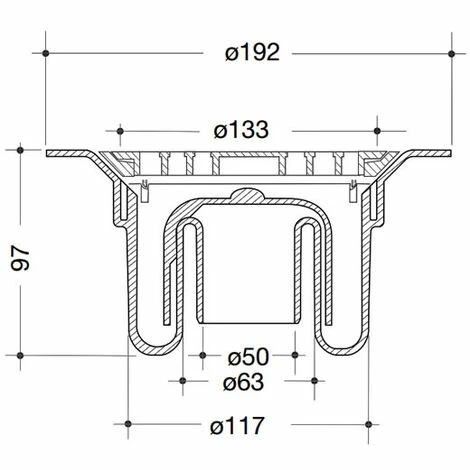

- Siphon de sol injecté en PVC sorties d’évacuations verticales Ø 50 mâle et Ø 63 femelle, grille PVC blanc.
- • d’un siphon de sol injecté en PVC bénéficiant d’un classement de réaction au feu .
- • d’une grille PVC blanc destinée à un usage piétonnier (démontage Êquart de tourË) ; dimension de la grille : 133 mm hors tout.
- – Les sorties d’évacuations sont verticales Ø 50 mâle et Ø 63 femelle.
- – Ce siphon est compatible avec les étanchéités titulaires d’un ATEC ou d’une ETN.
| Caractéristiques | |
|---|---|
| Classe | K3 |
| Compatibilité | Siphon compatible avec les étanchéités titulaires d’un ATEC ou d’une ETN. |
| Couleur | Blanc |
| Débit | 1,3 L/s en 50 – 1,4 L/s en 63 |
| Grille | 133 mm hors tout |
| Ø sortie | Sortie verticale Ø 50/63 |
| Réf. | SITARV |
INFORMATIONS COMPLÉMENTAIRES
- FICHE Fiche descriptive SIPHON pour SOLS PLASTIQUES avec grille PVC blanc
- FICHE – réf SITARV
- FONCTION – Ce siphon est destiné à la récupération des eaux d’écoulement sur les sols avec revêtement plastique.
- FONCTION – Le périmètre d’utilisation de ces siphons prend en compte le domaine public et privatif : logements, hôpitaux, RPA, résidences étudiants, etc…
- MISE EN OEUVRE – Prévoir une réservation d’un Ø 200 mm environ.
- MISE EN OEUVRE – Sceller le corps du siphon en prenant soin de protéger l’évacuation.
- MISE EN OEUVRE – Ajuster la platine par rapport au niveau de la dalle ou chape fine.
- MISE EN OEUVRE – Mettre en place le revêtement de sol plastique suivant les préconisations du fabricant.
- MISE EN OEUVRE – Tracer le cercle de coupe à l’intérieur de la bride positionnée au-dessus du trou.
- MISE EN OEUVRE – Couper avec minutie le revêtement au niveau du tracé.
- MISE EN OEUVRE – Chauffer légèrement et maroufler le revêtement à la périphérie du trou.
- MISE EN OEUVRE – Placer la bride par-dessus le revêtement autour du trou et la fixer à l’aide des vis.
- MISE EN OEUVRE – Grille PVC blanc destinée à un usage piétonnier (démontage Êquart de tourË)
- MISE EN OEUVRE – Fixer la grille par un quart de tour et la verrouiller si nécessaire à l’aide de la vis fournie.
- QUALITÉ ENVIRONNEMENT – L’AFAQ (Association Française pour l’Assurance QUALITÉ ENVIRONNEMENT) a décerné à Nicoll la certification ISO9001 version 2000 pour l’ensemble de ses activités de fabrications, de contrôles et de livraisons.
